web-server-arduino

ESP8266/ESP32(Web server) - Arduino IDE
ESP8266/ESP32 Module(WiFi)을 이용한 원격 제어(Web server) - Arduino IDE


  • ESP8266/ESP32 Server 동작 모드
    • Web server 개요
      • Web server는 Web clients(예: PC나 휴대폰에서 실행되는 Web browser)로 부터 요청을 받아들이고, HTML 문서와 같은 웹 페이지 또는 데이터를 반환하는 컴퓨터 프로그램 이다.

        Web server와 Web client 사이 통신에는 HTTP(Hypertext Transfer Protocol)를 사용 한다.

        이 Protocol에서는 먼저 Web browser의 Web page가 HTTP를 사용하여 Web server에게 원하는 Web page 또는 자료를 Request 하면 Server 가 응답(Responds: 요구에 맞는 Web page 또는 데이터를 전송) 한다. 만약 Server가 응답 불가능한 Request인 경우에는 Error message(예: 404 Error)를 전송한다. Server로 부터 전송되는 Page는 대부분 HTML(HyperText Markup Language) 문서 이다.

    • Station (STA) Mode
      • ESP8266/ESP32이 제공하는 가장 큰 기능 중 하나는 기존 WiFi 네트워크에 연결하여 웹 서버로 작동 할 수 있고, 자체 네트워크를 설정하여 다른 장치가 직접 연결하여 웹 서버에 액세스 할 수 있도록하는 것이다.

        ESP8266/ESP32의 이런 기능은 ESP8266/ESP32이 스테이션(Station) 모드, 소프트 액세스 포인트(Soft Access Point) 모드 및 동시에 두 가지 모드로 작동 할 수 있기 때문에 가능하다.

      • 기존 WiFi 네트워크(Wireless router network)에 ESP8266/ESP32을 Server로 연결하는 경우 Station(STA) 이라고 한다.
      • WiFi Router에 ESP8266/ESP32 Server를 STA(Station) 모드로 시용하는 예

      • STA 모드에서 ESP8266/ESP32은 연결된 무선(WiFi) 라우터에서 IP를 부여 받는다.
      • 기존 WiFi 네트워크에 연결된 모든 장치는 이 IP를 이용하여 ESP8266/ESP32 Server에 접속하고, 웹 페이지 또는 데이터를 전달 받을 수 있다.

    • AP(Soft Access Point) Mode
    • AP Mode인 경우 ESP8266/ESP32는 자신의 WiFi network를 구성하고 하나 이상의 Station을 위한 Hub(WiFI router 처럼 동작)로 동작 한다.

      ESP8266/ESP32 Server를 WiFi AP(Access Point) 모드로 시용하는 예

      • AP Mode로 동작하는 ESP8266/ESP32 Server는 WiFi router와 다르게 Wired network를 갖지 않기 때문에 Soft-AP(Soft Access Point)라고 한다.
      • 또한 최대 연결 가능한 Station 수가 5개로 제한된다.
      • AP mode로 WiFi network을 구성할 때는 SSID(Name of the network)와 IP address를 설정하여야 한다.
      • 이 IP address를 이용하여 자신의 Network에 연결된 모든 장치(Devices)에게 Web page를 전송한다.

  • ESP8266/ESP32 Web Server를 이용한 원격제어
    • ESP8266/ESP32 Web Server 예를 위한 회로 구성
      • ESP8266/ESP32 Web Server를 이용한 원격제어 예를 설명하기 위하여 ESP8266/ESP32 Web Server에 2개의 LED를 연결한다.

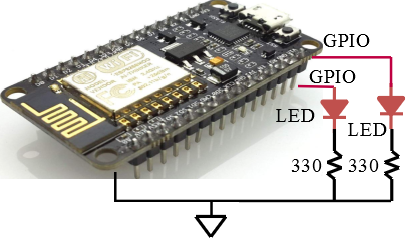

        ESP8266/ESP32 Web Server에 2개의 LED를 연결하는 회로 예

    • ESP8266/ESP32 Web Server를 이용한 원격제어 시스템(IoT(Internet of things))의 동작 흐름
      • 웹 브라우저에 URL을 입력하고 Enter 키를 누르면 Browser가 HTTP Request(예 : GET Request)을 웹 서버로 전송한다.
      • Web Server는 이 요청을 아래와 같이 처리한다.
        • 예를 들어 Web browser에 http://192.168.1.1/LEDon과 같은 URL을 입력하는 경우, Web browser는이 요청을 처리하기 위한 HTTP Request를 ESP8266/ESP32 Server로 전송한다.
        • ESP8266/ESP32 Server는 이 Request를 읽을 때 사용자가 LED를 켜고 싶어한다는 것을 알고, Request에 대응하여 LED를 켜고 LED 상태를 보여주는 Web page를 작성(Dynamic webpage)하여 Browser로 전송한다.
    • WiFi Library를 이용한 프로그램(STA mode) 예
      • 이 예에서는 ESP8266/ESP32WiFi Library를 사용 한다.

      • WiFi Library
        • 이 라이브러리는 WEP 와 WPA2 개인 암호화를 지원하지만 WPA2 Enterprise는 지원하지 않는다.

          ESP8266인 경우에는 ESP8266WiFi.h를 include(예: #include ) 하고 ESP32인 경우에는 WiFi.h를 include(예: #include ) 하여야 한다.

          참고자료: www.arduino.cc/en/Reference"WiFi library"

        • WiFi Library는 아래와 같이 5개의 Class로 구성되어 있다.
          • WiFi class: WiFi class는 Ethernet library 와 네트워크 설정을 초기화한다.
          • IPAddress class: IPAddress class는 네트워크 구성에 대한 정보를 제공한다.
          • Server class: Server class는 연결된 클라이언트(다른 컴퓨터 또는 장치에서 실행되는 프로그램)와 데이터를 주고받을 수 있는 서버를 만든다.
          • Client class: Client class는 서버에 연결하고 데이터를 주고받을 수 있는 클라이언트를 만든다.
          • UDP class: UDP class를 사용하면 UDP 메시지를 보내고 받을 수 있다.

          아래에서는 자주 사용하는 Class와 Method에 대하여만 설명한다.

        자주 사용하는 WiFi class

        • WiFi.begin(): WiFi 라이브러리의 네트워크 설정을 초기화하고 현재 상태를 제공한다.
          • 구문(Syntax)
            • WiFi.begin();
            • WiFi.begin(ssid);
            • WiFi.begin(ssid, pass);
            • WiFi.begin(ssid, keyIndex, key);
          • 매개 변수(Parameters)
            • ssid: SSID(Service Set 식별자)는 연결하려는 WiFi 네트워크의 이름이다.
            • pass: WPA 암호화 네트워크는 보안을 위해 문자열 형식의 암호를 사용한다.
            • keyIndex: WEP 암호화 네트워크는 최대 4개의 다른 키를 저장할 수 있습니다. 사용할 키를 나타낸다.
            • key: WEP 암호화 네트워크의 보안 코드로 사용되는 16진수 문자열.
          • Returns
            • WL_CONNECTED: 네트워크에 연결된 경우
            • WL_IDLE_STATUS: 네트워크에 연결되지 않았지만 전원이 켜진 경우
        • WiFi.status(): 연결 상태를 반환한다.
          • 구문(Syntax)
            • WiFi.status();
          • 매개 변수(Parameters): 없음
          • Returns
            • WL_CONNECTED: WiFi 네트워크에 연결된 경우 반환되는 값이다.
            • WL_IDLE_STATUS: WiFi.begin()이 호출될 때 할당된 임시 상태이며 시도 횟수가 만료될 때까지 이 상태를 유지한다. 이 상태의 최종 결과는 WL_CONNECT_FAILED 또는 WL_CONNECTED)이 된다.
            • WL_NO_SSID_AVAIL: SSID를 사용할 수 없을 때 반환되는 값이다.
            • WL_SCANPLETED_COMPLETED: 네트워크 검색이 완료된 경우 반환되는 값이다.
            • WL_CONNECT_FAILED: 모든 시도에서 연결이 실패할 때 반환되는 값이다.
            • WL_CONNECTION_LOST: 연결이 끊길 때 반환된다.
            • WL_DISCONNECTED: 네트워크에서 연결이 끊겼을 때 반환된다.
            • WL_NO_SHIELD: WiFi shield(WiFi 모듈과 연결되는 Arduino 모듈)가 없을 때 반환된다.
        • WiFi.disconnect(): 현재 네트워크에서 WiFi 모듈을 분리한다.
          • 구문(Syntax)
            • WiFi.disconnect();
          • 매개 변수(Parameters): 없음
          • Returns: 없음

        자주 사용하는 Server class

        • WiFiServer(): 지정된 포트에서 연결을 수신하는 서버를 생성한다.
          • 구문(Syntax)
            • Server(port);
          • 매개 변수(Parameters)
            • port: 수신할 포트 번호(int)
          • Returns: 없음
        • begin(): 서버에 들어오는 연결의 수신(Incoming connections)을 시작하도록 한다.
          • 구문(Syntax)
            • server.begin();
          • 매개 변수(Parameters): 없음
          • Returns: 없음
        • available(): 서버에 연결되어 있고 읽을 수 있는 데이터가 있는 클라이언트를 가져온다. 반환된 클라이언트 개체가 범위를 벗어나도 연결이 지속되므로 client.stop()을 호출하여 해당 개체를 닫을 수 있다.
          • 구문(Syntax)
            • server.available();
          • 매개 변수(Parameters)
          • Returns: 없음
            • 클라이언트 개체가 반환된다. 읽을 수 있는 데이터가 없는 경우 false가 반환된다.
        • write(): 서버에 연결된 모든 클라이언트에 데이터를 write 한다.
          • 구문(Syntax)
            • server.write(data);
          • 매개 변수(Parameters)
            • data: write 할 데이터(byte or char)
          • Returns
            • byte: write 한 byte 수가 반환된다.
        • print(): 서버에 연결된 모든 클라이언트에 데이터를 print(Arduino의 print와 같은 Format로 전송)한다. 숫자는 각 숫자의 ASCII 문자(예: 숫자 123은 세 문자 '1', '2', '3'으로 전송됨)로 print 한다.
          • 구문(Syntax)
            • server.print(data);
            • server.print(data, BASE);
          • 매개 변수(Parameters)
            • data: print 할 데이터(char, byte, int, long, or string)
            • BASE(optional): print 할 숫자의 Base(BIN for binary(base 2), DEC for decimal(base 10), OCT for octal(base 8), HEX for hexadecimal(base 16))
          • Returns
            • print 한 byte 수가 반환된다.
        • println(): 서버에 연결된 모든 클라이언트에 데이터를 print(전송)한 다음 Newline Code를 전송한다. 숫자는 각 숫자의 ASCII 문자(예: 숫자 123은 세 문자 '1', '2', '3'으로 전송됨)로 print 한다.
          • 구문(Syntax)
            • server.println();
            • server.println(data);
            • server.println(data, BASE);
          • 매개 변수(Parameters)
            • data(optional): print 할 데이터(char, byte, int, long, or string)
            • BASE(optional): print 할 숫자의 Base(BIN for binary(base 2), DEC for decimal(base 10), OCT for octal(base 8), HEX for hexadecimal(base 16))
          • Returns
            • print 한 byte 수가 반환된다.

        자주 사용하는 IPAddress class

        • WiFi.localIP(): WiFi 모듈의 IP 주소를 가져온다.
          • 구문(Syntax)
            • WiFi.localIP();
          • 매개 변수(Parameters): 없음
          • Returns
            • WiFi 모듈의 IP 주소가 반환된다.
        • WiFi.subnetMask(): WiFi 모듈의 Subnet mask를 가져온다.
          • 구문(Syntax)
            • WiFi.subnet();
          • 매개 변수(Parameters): 없음
          • Returns
            • WiFi 모듈의 Subnet mask가 반환된다.
        • WiFi.gatewayIP(): WiFi 모듈의 Gateway IP 주소를 가져온다.
          • 구문(Syntax)
            • WiFi.gatewayIP();
          • 매개 변수(Parameters): 없음
          • Returns
            • WiFi 모듈의 Gateway IP 주소가 반환된다.

        자주 사용하는 Client class

        • WiFiClient(): client.connect()에 설정된 대로 지정된 인터넷 IP 주소 와 포트에 연결할 수 있는 클라이언트를 생성한다.
          • 구문(Syntax)
            • WiFiClient();
          • 매개 변수(Parameters): 없음
        • connected(): 클라이언트의 연결 여부를 반환한다. 연결이 닫혔지만 읽지 않은 데이터가 있는 경우 클라이언트는 연결된 것으로 간주된다.
          • 구문(Syntax)
            • client.connected();
          • 매개 변수(Parameters): 없음
          • Returns
            • 클라이언트가 연결되어 있으면 true를 반환하고 연결되어 있지 않으면 false를 반환한다.
        • connect(): 생성된 클라이언트에 지정된 IP 주소 및 포트로 연결한다. connect는 도메인 이름(예: google.com)을 사용하는 것도(DNS 조회) 지원한다.
          • 구문(Syntax)
            • client.connect(ip, port);
            • client.connect(URL, port);
          • 매개 변수(Parameters)
            • ip: 클라이언트가 연결할 IP 주소(4바이트 배열)
            • URL: 클라이언트가 연결할 도메인 이름(예: google.com)
            • port: 클라이언트가 연결할 포트(int)
          • Returns
            • 연결에 성공하면 true를 반환하고 실패하면 false를 반환한다.
        • Client class의 기타 Method
          • write(), print(), println(), available(), read(), flush(), stop()은 www.arduino.cc/en/Reference"WiFi library"를 참고하기 바람.

      • 시스템 구성과 설정
        • STA Mode 예이기 때문에 자신이 사용하는 WiFI Router 가 있어야 한다. WiFI Router 가 없는 경우에는 아래 AP Mode를 참고 바람.
        • 외부(WiFI Router 외부)에서 접속하고자 하는 경우에는 자신의 WiFI Router에서 포트포워드 설정(ip-TIME 과 같이 공유기를 제공하는 회사 자료에서 공유기 포트포워드 설정을 참고 바람)을 하여야 한다.
        • 자신이 사용하는 WiFI Router의 SSID(Service Set IDentifier)와 PASSWORD를 프로그램에 설정한다.
        • USB-UART0: TxD0를 Logger로 사용한다.
        • LED: NodeMCU 보드인 경우에는 GPIO2, GPIO4를 LED 제어 Port로 사용하고, ESP-01 모듈인 경우에는 GPIO2, GPIO3를 LED 제어 Port로 사용한다.
        • 주: 위 "ESP8266/ESP32 Web Server에 2개의 LED를 연결하는 회로 예"를 참고하여 LED 회로를 구성한다. NodeMCU 보드인 경우 GPIO2에 연결하는 LED는 보드에 실장되어 있다.

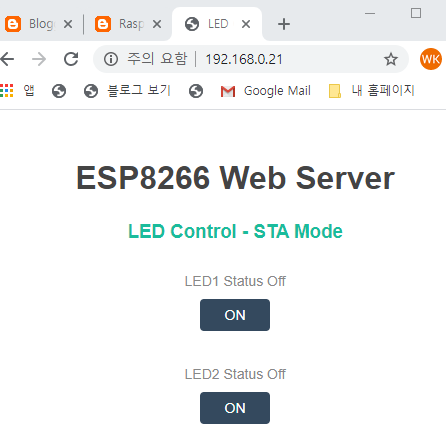

        LED 제어를 위한 Web page 예

        • 프로그램 이해에 필요한 배경 지식
          • HTML(HyperText Markup Language): ESP8266/ESP32 Web Server에서 Client에 전송하는 Web page 작성에 사용한다.
          • HTML 참고자료: https://www.w3schools.com

      • ESP8266/ESP32WiFi Library를 이용한 LED 제어 프로그램 예: "ESP-WiFi-server-led-button.ino"
      • 실험 방법
        • Arduino IDE를 실행하고 "파일 -> 새 파일"을 클릭한다.
        • 윗 ESP-WiFi-server-led-button.ino 프로그램을 프로그램 편집 창에 복사한다.
        • 무선 공유기의 ssid(STASSID), password(STAPSK)를 자신의 공유기 환경에 맞게 편집한다.
        • 사용하는 보드에 따라 Library(WiFi.h와 WebServer.h) 설정을 편집한다.
        • ESP8266 Node MCU 보드를 사용하는 경우에는 "툴 -> 보드: "보오드 이름" 에서 "NodeMCU 1.0(ESP-12E Module)"를 선택 한다.
        • 주: NodeMCU-32S 보드를 사용하는 경우에는 "툴 -> 보드: "보오드 이름" 에서 "NodeMCU-32S"를 선택 한다.

        • "툴 -> 포트: "에서 COM Port(제어판에서 Port 번호를 확인)를 선택 한다.
        • "스케치 -> 확인/컴파일"을 클릭하여 프로그램이 정상으로 컴파일되는지 확인한다.
        • "툴 -> 시리얼 모니터"실행하면 시리얼 모니터 창이 열린다. Baud rate 설정(Baud rate: 115200)을 확인한다.
        • ESP-WiFi-server-led-button.ino 프로그램을 컴파일하여 ESP8266/ESP32에 Upload 한다. ESP32인 경우에는 컴파일이 완료되고 업로드가 시작되면 FLSH Switch(GPIO0)를 약 2초간 누르고 있어야 한다. NodeMCU 보드인 경우에는 Switch를 누르지 않아도 자동으로 진행 된다.
        • 업로드가 종료되면 프로그램이 자동으로 실행되고 IP address 등의 메세지가 출력된다.
        • 터미널에 메세지에서 IP Address(예: 192.168.0.21)를 확인한다. 자신의 WiFI Router(공유기)에 관리자로 접속하여 "고급설정 -> 네트워크 관리 -> 내부 네트워크 설정"에서 사용중인 IP 주소 정보 창에서 확인 하여도 된다.
        • PC(또는 휴대폰)에서 위에서 확인한 IP Address를 사용하여 Web browser로 연결하면 Browser에 LED 제어를 위한 Web page가 출력된다.
        • Web browser 에서 LED 제어 명령 버튼을 누르면 해당 명령에 따른 동작이 실행된다.
    • WebServer Library를 이용한 프로그램(STA mode) 예
      • 이 예에서는 WebServer Library를 사용하여 STA mode Server를 구현 한다.

      • WiFiWebServer Library
      • WiFiWebServer class

          참고자료: "WiFiWebServer: Usage"

        • Class Constructor: WiFiWebServer 클래스 개체를 생성한다.
          • 구문(Syntax)
            • WebServer (int port=80);
            • 주: ESP8266인 경우에는 ESP8266WebServer (int port=80);

          • 매개 변수(Parameters)
            • Host port 번호: int 포트(기본값: 표준 HTTP 포트 80)

        자주 사용하는 Public Member 함수

        • begin (): 서버를 시작한다.
          • 구문(Syntax)
            • void begin ();
        • handleClient(): 들어오는(Incoming) 클라이언트(client)의 요청을 처리한다.
          • 구문(Syntax)
            • void handleClient();
        • close(), stop(): 서버를 Disabling 한다. 두 Methods는 동일한 기능을 한다.
          • 구문(Syntax)
            • void close();
            • void stop();
        • Client request handler를 설정하는 함수
          • 구문(Syntax)
            • void on (const char *uri, THandlerFunction handler);
            • void on (const char *uri, HTTPMethod method, THandlerFunction fn);
            • void on (const char *uri, HTTPMethod method, THandlerFunction fn, THandlerFunction ufn);
          • 매개 변수(Parameters)
            • uri: uri(Uniform Resource Identifier)
            • handlerFunction: Client로 부터 전송되는 Request에 uri와 일치하는 문자열이 있는 경우 호출되는 함수
            • fn: Client request handler, ufn: Upload handler

            • method: HTTPMethod
        • addHandler():
        • onNotFound(): 존재하지 않는 uri로 접속된 경우 처리하는 함수이다.
          • 구문(Syntax)
            • void onNotFound (THandlerFunction fn);
          • 매개 변수(Parameters)
            • fn: Handler Function
        • onFileUpload:
          • 구문(Syntax)
            • void onFileUpload (THandlerFunction fn);
          • 매개 변수(Parameters)
            • fn: 이 Handler Function은 별도의 업로드 핸들러가 지정되지 않은 업로드 요청에 대해 호출된다.
        • send(), send_P: 클라이언트에게 응답을 보낸다.
          • 구문(Syntax)
            • void send (int code, char *content_type, const String &content);
            • void send_P (int code, PGM_P content_type, PGM_P content);
          • 매개 변수(Parameters)
            • code: HTTP 응답 코드는 200 또는 404 등이 될 수 있다.
            • *content_type: HTTP 콘텐츠 유형은 "text/plain" or "image/png" 등이 될 수 있다.
            • content: 실제 콘텐츠 본문
      • 시스템 구성과 설정
        • STA Mode 예이기 때문에 자신이 사용하는 WiFI Router 가 있어야 한다. WiFI Router 가 없는 경우에는 아래 AP Mode를 참고 바람.
        • 외부(WiFI Router 외부)에서 접속하고자 하는 경우에는 자신의 WiFI Router에서 포트포워드 설정(ip-TIME 과 같이 공유기를 제공하는 회사 자료에서 공유기 포트포워드 설정을 참고 바람)을 하여야 한다.
        • 자신이 사용하는 WiFI Router의 SSID와 PASSWORD를 프로그램에 설정한다.
        • USB-UART0: TxD0를 Logger로 사용한다.
        • LED: NodeMCU 보드인 경우에는 GPIO2, GPIO4를 LED 제어 Port로 사용하고, ESP-01 모듈인 경우에는 GPIO2, GPIO3를 LED 제어 Port로 사용한다.
        • 주: 위 "ESP8266/ESP32 Web Server에 2개의 LED를 연결하는 회로 예"를 참고하여 LED 회로를 구성한다. NodeMCU 보드인 경우 GPIO2에 연결하는 LED는 보드에 실장되어 있다.

      • WebServer Library를 이용(STA Mode)한 LED 제어 프로그램 예: "ESP-WEBServer-STA-mode.ino"
      • 실험 방법
        • 실험 방법은 위 "ESP8266/ESP32WiFi Library를 이용한 프로그램(STA mode) 예"와 유사하기 때문에 생략 한다.
    • WiFI Library와 XMLHttpRequest를 이용한 LED 제어 예
      • 이 예는 WiFI Library와 XMLHttpRequest를 이용하여 Web 환경(STA mode)에서 LED를 제어하는 예 이다.

      • XMLHttpRequest 요약
        • XMLHttpRequest는 현재 사용하는 거의 모든 Browser에 Built-in 되어있는 Server로 부터 Data를 Request 하는 object 이다.
        • Web page를 Reloading 하지 않고 Web page를 Update 할 수 있게 한다.
        • Web page가 Load된 다음에 Server로 부터 Data를 Requeset 할 수 있다.
        • Web page가 Load된 다음에 Server로 부터 Data를 Receive 할 수 있다.
        • Background에서 Server에 Data를 보낼 수 있다.
        • 주: Internet Explorer old versions(IE5 and IE6)은 지원하지 않는다.

          참고자료: "w3schools.com: AJAX Introduction"

      • 시스템 구성과 설정
        • STA Mode 예이기 때문에 자신이 사용하는 WiFI Router 가 있어야 한다.
        • 외부(WiFI Router 외부)에서 접속하고자 하는 경우에는 자신의 WiFI Router에서 포트포워드 설정(ip-TIME 과 같이 공유기를 제공하는 회사 자료에서 공유기 포트포워드 설정을 참고 바람)을 하여야 한다.
        • 자신이 사용하는 WiFI Router의 SSID(Service Set IDentifier)와 PASSWORD를 프로그램에 설정한다.
        • USB-UART0: TxD0를 Logger로 사용한다.
        • NodeMCU 보드인 경우에는 GPIO2, GPIO4를 LED 제어 Port로 사용한다.
        • GPIO0를 Button SW로 사용한다.
        • Web browser 에서 LED 제어 버튼을 클릭하면 해당 명령에 따라 개발보드의 LED가 제어(On, Off) 된다.
        • 프로그램에서 getStatus 함수를 주기적으로 실행하도록 setInterval() 함수의 Comment를 삭제하면 ESP 개발 보드의 LED와 Button SW의 상태(On, Off)가 0.5초 간격으로 Web browser에 업데이트 된다.
      • LED를 제어하고 LED와 Button SW의 상태(On, Off)를 보여주는 Web page 예
      • WiFI Library와 XMLHttpRequest를 이용한 LED 제어 프로그램 예: "ESP-Web-server-XMLHttp-led.ino"
      • 실험 방법
        • Arduino IDE를 실행하고 "파일 -> 새 파일"을 클릭한다.
        • 윗 ESP-Web-server-XMLHttp-led.ino 프로그램을 프로그램 편집 창에 복사한다.
        • 무선 공유기의 ssid(STA_SSID), password(STA_PASSWORD)를 자신의 공유기 환경에 맞게 편집한다.
        • 사용하는 보드에 따라 Library(WiFi.h or ESP8266WiFi.h) 설정을 편집한다.
        • ESP8266 Node MCU 보드를 사용하는 경우에는 "툴 -> 보드: "보오드 이름" 에서 "NodeMCU 1.0(ESP-12E Module)"를 선택 한다.
        • 주: NodeMCU-32S 보드를 사용하는 경우에는 "툴 -> 보드: "보오드 이름" 에서 "NodeMCU-32S"를 선택 한다.

        • "툴 -> 포트: "에서 COM Port(제어판에서 Port 번호를 확인)를 선택 한다.
        • "스케치 -> 확인/컴파일"을 클릭하여 프로그램이 정상으로 컴파일되는지 확인한다.
        • "툴 -> 시리얼 모니터"실행하면 시리얼 모니터 창이 열린다. Baud rate 설정(Baud rate: 115200)을 확인한다.
        • ESP-Web-server-XMLHttp-led.ino 프로그램을 컴파일하여 ESP8266/ESP32에 Upload 한다. ESP32인 경우에는 컴파일이 완료되고 업로드가 시작되면 FLSH Switch(GPIO0)를 약 2초간 누르고(Reset 신호를 자동으로 생성) 있어야 한다. NodeMCU 보드인 경우에는 Switch를 누르지 않아도 자동으로 진행(FLSH Switch(GPIO0) 신호와 Reset 신호를 자동으로 생성) 된다.
        • 주: ESP 보드의 업로드는 FLSH Switch(GPIO0)를 누른 상태에서 Reset 스위치를 잠시 누르고 업로드가 시작될 때 까지 FLSH Switch(GPIO0)를 누르고 있어야 한다. 그러나 개발 보드에 따리 Reset 신호 또는 FLSH Switch(GPIO0)신호를 자동으로 생성 시키기 때문에 자신이 사용하는 개방 보드의 업로드 방법을 확인하여야 한다.

        • 업로드가 종료되면 프로그램이 자동으로 실행되고 시리얼 모니터 창에 아래 예와 같이 WiFi 연결 메세지와 IP address가 출력된다.
        • WiFi connected.

          IP address: 192.168.0.21

        • 시리얼 모니터 창에서 IP Address(예: 192.168.0.21)를 확인한다. 자신의 WiFI Router(공유기)에 관리자로 접속하여 "고급설정 -> 네트워크 관리 -> 내부 네트워크 설정"에서 사용중인 IP 주소 정보 창에서 확인 하여도 된다.
        • PC(또는 휴대폰)에서 위에서 확인한 IP Address를 사용하여 Web browser로 연결하면 Browser에 LED 제어와 ESP 보드 상태를 출력하기 위한 Web page가 출력된다.
        • Web browser 에서 LED 제어 명령 버튼을 누르면 해당 명령에 따른 동작이 실행된다.
        • ESP 보드에서 GPIO0 버튼을 누르고 Web browser SW 상태 버튼을 클릭하면 ESP 보드의 GPIO0 버튼 상태가 Web browser에 표시된다.
    • WebServer Library를 이용한 프로그램(AP mode) 예
      • 이 예에서는 WebServer Library를 사용하여 AP mode Server를 구현 한다.

      • 시스템 구성과 설정
        • AP Mode 예이기 때문에 자신이 사용하는 WiFI Router 가 없어도 ESP32으로 구성한 Soft-AP를 이용 할 수 있다.
        • ESP32(이 프로그램은 ESP32에서만 동작을 확인함)를 Soft-AP로 사용하기 때문에 Soft-AP의 SSID, PASSWORD를 프로그램에 설정한다.
        • USB-UART0: TxD0를 Logger로 사용한다.
        • LED: GPIO2, GPIO4를 LED 제어 Port로 사용한다.
      • WebServer Library를 이용(AP Mode)한 LED 제어 프로그램 예: "ESP-WEBServer-AP-mode.ino"
      • 실험 방법
        • Arduino IDE를 실행하고 "파일 -> 새 파일"을 클릭한다.
        • 윗 ESP-WEBServer-AP-mode.ino 프로그램을 프로그램 편집 창에 복사한다.
        • NodeMCU-32S 보드를 사용하는 경우에는 "툴 -> 보드: "보오드 이름" 에서 "NodeMCU-32S" 보드를 선택한다.
        • "툴 -> 포트: "에서 COM Port(제어판에서 Port 번호를 확인)를 선택 한다.
        • "스케치 -> 확인/컴파일"을 클릭하여 프로그램이 정상으로 컴파일되는지 확인한다.
        • "툴 -> 시리얼 모니터"실행하면 시리얼 모니터 창이 열린다. Baud rate 설정(Baud rate: 115200)을 확인한다.
        • ESP-WEBServer-AP-mode.ino 프로그램을 컴파일하여 ESP32에 Upload 한다. ESP32인 경우에는 컴파일이 완료되고 업로드가 시작되면 FLSH Switch(GPIO0)를 약 2초간 누르고 있어야 한다.
        • 주: ESP 보드의 업로드는 FLSH Switch(GPIO0)를 누른 상태에서 Reset 스위치를 잠시 누르고 업로드가 시작될 때 까지 FLSH Switch(GPIO0)를 누르고 있어야 한다. 그러나 개발 보드에 따리 Reset 신호 또는 FLSH Switch(GPIO0)신호를 자동으로 생성 시키기 때문에 자신이 사용하는 개방 보드의 업로드 방법을 확인하여야 한다.

        • 업로드가 종료되면 프로그램를 실행하고 Logger 출력(Serial의 TxD0)에서 IP address를 확인한다.
        • PC에서 "설정 -> 네트워크 및 인터넷 -> WiFi -> 사용 가능한 네트워크 표시"를 실행하고, "NodeMCU ESP32"를 선택한 다음 "연결"을 클릭한다.
        • Password를 입력창이 열리는 경우 Password(12345678)를 입력하고 "다음"을 클릭한다.
        • "ChoNodeMCU ESP32 속성"에 "인터넷 연결 안 됨" 메세지가 출력된다. 이 의미는 이 WiFi AP로는 외부 인터넷을 사용활 수 없다는 의미 이다.
        • PC(or 휴대폰)에서 위에서 확인한 IP Address(192.168.4.1 로 설정되는 경우가 많음)를 사용하여 Web browser로 연결한다.
        • PC(또는 휴대폰)에서 위에서 확인한 IP Address를 사용하여 Web browser로 연결하면 Browser에 LED 제어를 위한 Web page가 출력된다.
        • Web browser 에서 LED 제어 명령 버튼을 누르면 해당 명령에 따른 동작이 실행된다.
    • ESP WebServer(STA mode)를 이용한 DC Motor Car(Two Wheel) 예
      • ESP WebServer(STA mode)를 이용하여 DC Motor Car(Two Wheel)를 제어하는 예 이다.

        DC Motor Car(Two Wheel)의 구성도: ESP-01은 WebServer로 사용하고 Atmeha128은 Car control에 사용한다.


        전원 회로 구성 예

        Photo Interrupter 회로 예

        주: Atmega128에 USB – UART를 연결하여 프로그램을 개발 하는 경우에는 USB 5V(P)를 연결하고 USB – UART 가 분리된 상태에서는 3.3V(R) 에 연결한다.

        주: DC Motor controller 는 사용하는 Gate 에 따라 Atmega128과 같은 전원을 연결하여야 하는 경우가 있다.


        DC Motor Car 제어 Web page 예

      • 시스템 구성과 설정
        • STA Mode 예이기 때문에 자신이 사용하는 WiFI Router 가 있어야 한다. WiFI Router 가 없는 경우에는 아래 AP Mode를 참고 바람.
        • 외부(WiFI Router 외부)에서 접속하고자 하는 경우에는 자신의 WiFI Router에서 포트포워드 설정(ip-TIME 과 같이 공유기를 제공하는 회사 자료에서 공유기 포트포워드 설정을 참고 바람)을 하여야 한다.
        • 자신이 사용하는 WiFI Router의 SSID와 PASSWORD를 프로그램에 설정한다.
        • USB-UART1: TxD1를 Logger로 사용한다.
      • ESP에 설치하는 WebServer(STA mode)와 Atmega128에 설치하는 DC Motor car control 프로그램 예
      • 실험 방법
        • 실험 방법은 위 "WiFi Library를 이용한 프로그램(STA mode) 예"와 유사하기 때문에 생략 한다.

    • ESP WebServer(AP mode)를 이용한 DC Motor Car(Two Wheel) 예
      • 이 예는 WebServer Library를 사용한 AP Mode Server를 이용하여 DC Motor Car(Two Wheel)를 제어하는 프로그램 이다.

      • 시스템 구성과 설정
        • AP Mode 예이기 때문에 자신이 사용하는 WiFI Router 가 없어도 ESP8266으로 구성한 Soft-AP를 이용 할 수 있다.
        • 외부(WiFI Router 외부)에서 접속하고자 하는 경우에는 자신의 WiFI Router에서 포트포워드 설정(ip-TIME 과 같이 공유기를 제공하는 회사 자료에서 공유기 포트포워드 설정을 참고 바람)을 하여야 한다.
        • ESP8266을 Soft-AP로 사용하기 때문에 Soft-AP의 IP Address, Gateway, Subnet mask를 프로그램에 설정한다.
        • ESP8266의 UART0는 DC Motor Car를 제어하는 ATmega128과 Serial 통신에 사용한다.
        • USB-UART1: TxD1를 Logger로 사용한다.
      • ESP8266WEBServer Library(AP mode)를 이용한 DC Motor Car(Two Wheel) 프로그램 예:
      • 실험 방법
        • 개발 Tool에서 Logger 출력(Serial1의 TxD1)에서 IP address(192.168.4.1 로 설정되는 경우가 많음)를 확인한다.
        • 휴대폰에서 연결하는 경우 "설정 → 연결 → WiFi" 에서 프로그램에서 설정한 SSID 네트워크(이 예에서는 ChoNodeMCU)를 찾아 연결한다.
        • 휴대폰에서 Web browser를 열고 프로그램 Logger 출력에서 확인한 IP address로 연결한다.
        • 기타 실험 방법은 위 "ESP8266WiFi Library를 이용한 프로그램(STA mode) 예"와 유사하기 때문에 생략 한다.

    • WiFi Library와 XMLHttpRequest를 이용한 DC Motor Car 예
      • 이 예는 WiFi Library와 XMLHttpRequest를 이용하여 Web 환경에서 DC Motor Car(Differential gears를 사용한 4 wheel drive car)를 실시간으로 제어하는 프로그램 이다.

        주: 과학상자를 이용한 4 wheel drive car(Differential gears를 사용)는 손자의 작품이고 전자회로와 프로그램은 손자의 프로그램 공부를 위하여 함께 만들었음.

      • 시스템 구성과 설정
        • 속도 측정, Steering Position 측정에는 Hall sensor를 사용하고 장애물 거리측정에는 초음파 센서를 사용하였다.
        • 인터넷 환경에서 DC Motor Car의 속도, Steering Position, 장애물까지의 거리를 실시간으로 휴대폰에 표시하도록 하기 위하여 ESP8266 Web Server와 Web page 전체를 Reloading 하지 않고 Web page를 Update 할 수 있게 XMLHttpRequest 기술을 사용하였다.
        • STA Mode 이기 때문에 자신이 사용하는 WiFI Router 가 있어야 한다. WiFI Router 가 없는 경우에는 AP Mode를 참고 바람.
        • 외부(WiFI Router 외부)에서 접속하고자 하는 경우에는 자신의 WiFI Router에서 포트포워드 설정(ip-TIME 과 같이 공유기를 제공하는 회사 자료에서 공유기 포트포워드 설정을 참고 바람)을 하여야 한다.
        • DC Motor Car의 제어에는 ATmega128를 사용하였다. DC Motor 제어에는 PWM 기술을 사용하고, Timer를 이용한 Pulse width 측정, External interrupt과 Timer를 이용한 Pulse width 측정 등의 기술을 사용하였다.
        • ESP8266의 모듈과 ATmega128 사이의 통신은 Serial 통신을 사용한다.
        • 구체적인 프로그램에 대한 설명은 프로그램 내에 자세히 설명하였으니 참고 바람.

        과학상자를 이용하여 만든 DC Motor Car(Differential gears를 사용한 4 whell drive car)

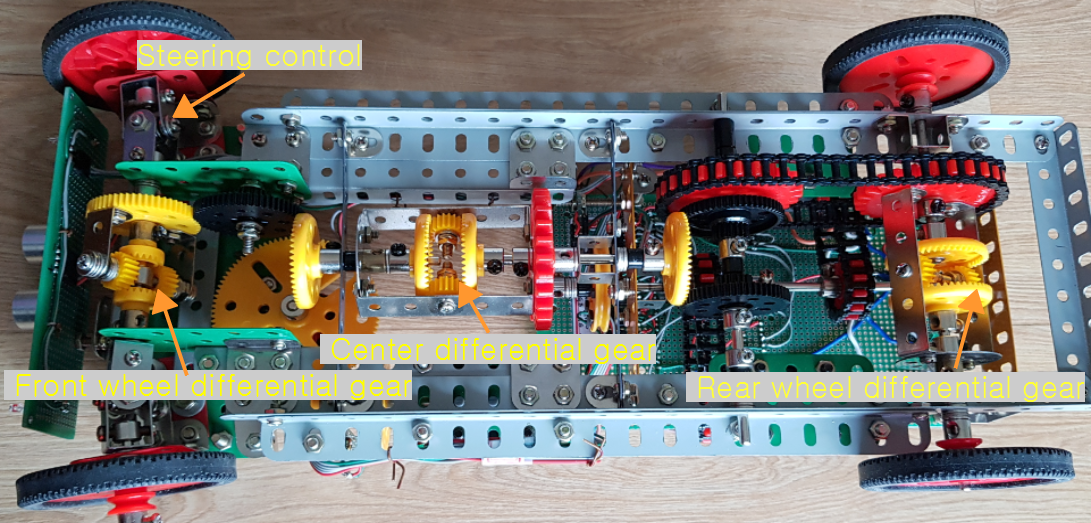

        차동기어, Steering 제어 구조를 보여주는 아래 쪽 사진

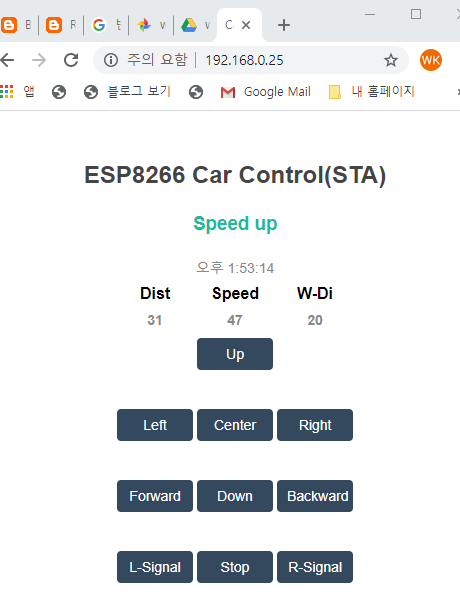

        DC Motor Car 제어 Web page 예

      • ESP8266WEBServer Library와 XMLHttpRequest를 이용한 DC Motor Car 프로그램 예:
      • 실험 방법
        • 실험 방법은 위 "ESP8266WiFi Library를 이용한 프로그램(STA mode) 예"와 유사하기 때문에 생략 한다.

  • ESP8266 Module(WiFi)을 이용한 원격 제어(Web server) - 관련 페이지 보기
